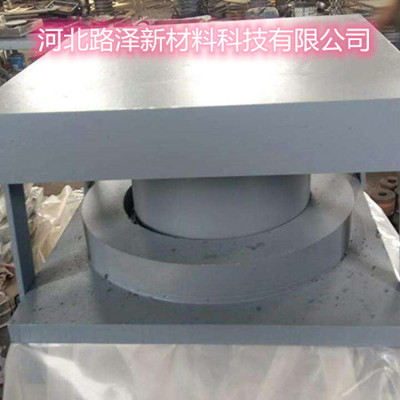

萬向球型支座是對傳統普通鋼支座的一種結構改良與性能優化。KLQZ系列抗拉球型鋼支座不僅具有普通球型鋼支座承載力大、傳力可靠、轉動靈活、轉角大等特點，而且能夠減輕因地震力、梁端配重和抵抗因離心力、橫向搖擺力、橫向風力以及海水波浪力等產生的豎向拉力和橫向剪切力等作用，還能夠可靠地解決落梁等問題，使梁體的受力和變位更趨向穩定，從而延長橋梁的使用壽命。



萬向球型支座的基本構造主要是由上支座板（附不銹鋼板），平面四氟板，拉力板，凹球面中板，拉力環，曲面四氟板，球面襯板，下支座板（附不銹鋼板），上、下錨固螺栓等幾部分組成。



    為了能夠抵抗垂直方向的上拔力和更大的水平力而設計的。其主要結構是由支座頂板、支座底板、球冠鋼襯板、抗拉鋼襯板、減振擒膠、不銹鋼板及聚四氟乙烯滑板組成。減振原理是水平力達到一定程度后，減振橡膠開始發生彈性變形實現緩沖作用。通過球面的滑動來滿足橋梁梁端的轉動，從而釋放上部結構產生的力矩。在地震時，通過抗拉鋼襯板抵抗垂直方向的上拔力，防止橋梁與橋墩的脫離。該系列支座在大的地震波動情況下，能保證橋梁上，下結構間合理的相對位移，使結構保持統一性，減小地震破壞力。對高烈度區尤其直下型地震區的工程結構有良好的抗震作用。



該產品執行的標準為以下三個:



公路行業標準:JT/T4-2004 公路橋梁板式橡膠支座



鐵路行業標準:TB/T 1893-2006 鐵路橋梁板式橡膠支座



國家標準:GB 20668.4-2007 橡膠支座 第4部分:普通橡膠支座



具有構造簡單、安裝方便、節省鋼材、價格低廉、養護簡便、易于更換等特點。



在板式支座表面粘復一層1.5mm-3mm厚的聚四氟乙烯板,就能制作成聚四氟乙烯滑板式橡膠支座它除了豎向鋼度與彈性變形，能承受垂直荷載及適應梁端轉動外,因聚四氟乙烯板的低摩擦系數，可使梁端在四氟板表面自由滑動，水平位移不受限制，特別適宜中、小荷載,大位移量的橋梁使用。



板式橡膠支座是公路中小型橋梁中比較常用的產品，它分為普通板式橡膠支座、四氟板式橡膠支座。對于普通型橋梁支座適用于跨度小于30m、位移量較小的橋梁.不同的平面形狀適用于不同的橋跨結構,正交橋梁用矩形支座;曲線橋、斜交橋及圓柱墩橋用圓形支座.

對于四氟乙烯板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁。它還可用作連續梁頂推及T型梁橫移中的滑塊。矩形、圓形四氟板式橡膠支座的應用分別與矩形、圓形普通板式橡膠支座相同。
